Разработка конструкторской документации машин, а тем более отдельных узлов – сложный и ответственный процесс. Благодаря разработке КД, которой обычно занимаются квалифицированные профессионалы, обычный набросок дизайнера превращается в толстую папку с готовыми техническими чертежами и документацией.

Наличие КД – необходимое условие, без которого производство инженерных изделий становится невозможным!

В конструкторской документации опытные и квалифицированные работники указывают ряд черт, необходимых для производства:

• Подробная конструкция устройства.
• Функциональность будущего устройства и его удобство для пользователей.
• Ремонтопригодность изделия.

Согласно ГОСТ 2.102-68 ЕСКД "Единая система конструкторской документации" при определении комплектности конструкторских документов на изделия следует различать:

основной конструкторский документ;

основной комплект конструкторских документов;

полный комплект конструкторских документов.

 За основные конструкторские документы в зависимости от формы выполнения принимают:

для деталей - чертеж детали и (или) электронную модель детали;

для сборочных единиц, комплексов и комплектов - спецификацию и (или) электронную структуру изделия.

 Основной комплект конструкторских документов изделия объединяет конструкторские документы, относящиеся ко всему изделию (составленные на все данное изделие в целом), например сборочный чертеж, принципиальная электрическая схема, технические условия, эксплуатационные документы.

Конструкторские документы составных частей в основной комплект документов изделия не входят.

 Полный комплект конструкторских документов изделия составляют (в общем случае) из следующих документов:

основного комплекта конструкторских документов на данное изделие;

основных комплектов конструкторских документов на все составные части данного изделия, примененные по своим основным конструкторским документам.

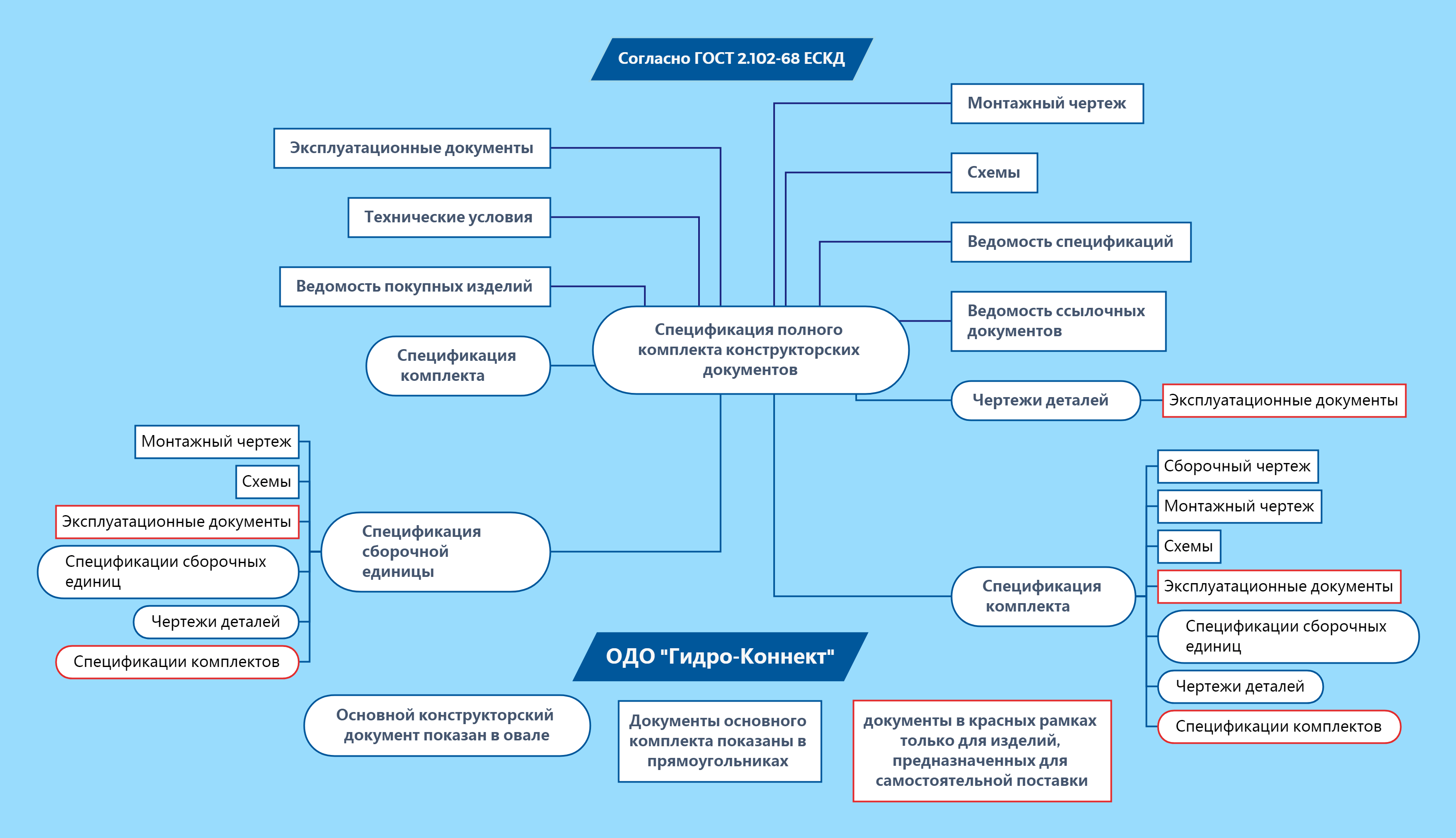

Пример построения полного комплекта конструкторских документов комплекса приведен на рис

Как правило, специалисты по конструкторской документации должны обладать рядом профессиональных качеств: иметь превосходное пространственное мышление, обладать умением быть очень точным и внимательным, в случае необходимости – быстро находить верное решение.

Мы осуществляем разработку КД для машин и отдельных узлов по техническому заданию заказчика! В работе задействованы самые квалифицированные специалисты.

В процессе разработки конструкторской документации, нашими конструкторами будет выведен наилучший способ решения вашей технической задачи.

Мы найдём уникальный и творческий подход в разработке проектов любой сложности. Будьте уверены в нашей смекалке, и просто немного подождите, пока наши специалисты справятся с заданием.
