Гидравлический стенд
_600x400_71b.jpg)

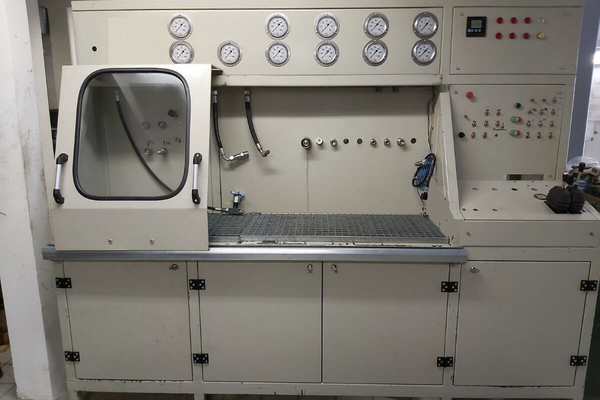

Наше производство оборудовано мощным испытательным стендом, который мы спроектировали и изготовили для себя в 2011 году.
Мы считаем, что сейчас настало время взаимовыгодного сотрудничества и кооперации. Поэтому если вам необходиммо провести проверочные, приемо-сдаточные испытания гидрооборудования, предлагаем услуги нашего испытательного стенда с почасовой тарификацией. Обращайтесь к нам, совместно разработаем схему и план испытаний, а затем и проведем испытания вашего оборудования.
Наш испытательный стенд предназначен для проведения проверочных и приемо-сдаточных испытаний дискретной и пропорциональной гидроаппаратуры в соответствии с ГОСТ 20245-74 (Гидроаппаратура.Правила приемки и методы испытаний).
Стенд позволяет проводить испытания аппаратов различного исполнения:
-по типу монтажа: стыкового и трубного исполнения;
-по типу управления: с дискретным, пропорциональным, ручным и гидроуправлением;
-по конструкции управляющей части: со встроенной и вынесенной электроникой;
Использование электронных датчиков расхода, датчиков давления, позволяет выводить результаты испытаний на ПЭВМ.
- ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТЕНДА.
Основные технические характеристики стенда.
№ |
Параметры |
Значение |
1 |
Объем основного бака,л |
500 |
2 |
Максимальное рабочее давление, МПа |
35 |
3 |
Линия высокого давления, МПа |
55 |
3 |
Максимальный поток рабочей жидкости, л/мин |
120 |
4 |
Мощность основного электродвигателя, кВт |
55 |
5 |
Напряжение сети, В |
380 |
6 |
Напряжение управляющей сети, В |
24 |
7 |
Гидронасос - производитель - тип - объем, см3 |
Parker Аксиально-поршневой 80см3 |
Стенд состоит из следующих основных элементов и систем:
-стол испытательный для монтажа испытуемых гидроаппаратов;
- панель с контрольно-измерительной аппаратурой;
- панель с регулирующей аппаратурой;
- панель с аппаратурой, управляющей работой стенда и испытуемыми гидроаппаратами;
- насосная станция с регулируемым насосом 120 л/мин;
- шкаф управления;
- система нагрева/охлаждения масла;
- линия высокого давления до 550 bar;
- станция для перекачки и дополнительной фильтрации масла, скопившегося в стенде в результате утечек при испытаниях;
- кроме элементов визуального контроля (манометры, расходомер и измеритель-регулятор температуры масла) в гидросистеме стенда установлены датчики давления, расходомеры показания с которых выводятся на компьютер с возможностью построения всевозможных зависимостей, выводом на печать, сохранением данных и т.д. Предусмотрена также возможность управления работой стенда через компьютер.
