Разработка гидравлических приводов и систем

Гидравлика способна в разы увеличить производительность механизма при минимальных затратах ресурсов. Мы разрабатываем гидравлические схемы по техническому заданию заказчика.

Для создания проекта инженерам необходимы следующие характеристики гидропривода машины:

•  данные по нагрузке;
•  габаритные размеры и компоновка;
•  параметры движения рабочих деталей;
•  циклограмма работы.

В ходе разработки гидравлической схемы с заказчиком согласовываются параметры:

•  число потоков гидросистемы, (одно- двух- или многопоточная)
•  характер циркуляции рабочей жидкости (замкнутая или разомкнутая)
•  регулирование скорости привода (нерегулируемый, дроссельный или машинный)
•  способ управления (ручной, дистанционный или автоматический)
•  вопросы размещения и компоновки элементов гидропривода.

При выборе гидравлической схемы с питанием гидроцилиндров и гидромоторов от общего насоса следует иметь в виду, что давление перед гидроцилиндрами должно мало отличаться от давления перед гидромотором!

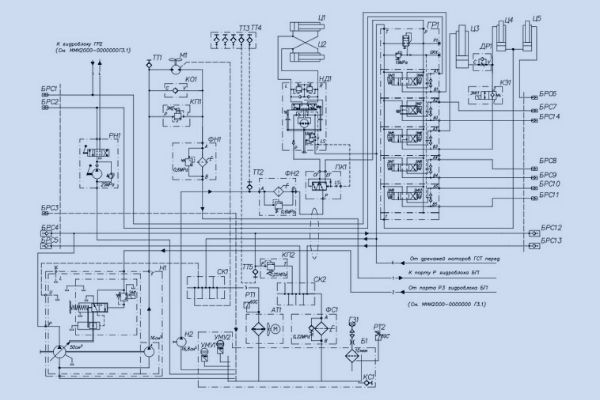

Порядок составления принципиальной гидравлической схемы:

1. Составление схемы «от двигателей» — на схему наносятся места расположения выбранных исполнительных гидродвигателей. Затем на их рабочих гидролиниях указываются регулирующие и исполнительные аппараты в соответствии с режимом работы и другими конкретными требованиями к работе каждого двигателя.

2. Объединение линии нагнетателя, слива и дренажа отдельных участков схемы. При необходимости определяются места установки редукционных клапанов, дросселей с обратным клапаном (для пропускания потока в одном направлении и ограничения потока в обратном) и других гидроаппаратов.

3. Разработка гидросхемы насосной установки, размещение фильтров и других вспомогательных элементов. Составленную гидравлическую схему необходимо проанализировать на безаварийность работы, т.е. оценить поведение рабочих органов при возможных нарушениях в работе гидроаппаратов. При необходимости в схему вводят дополнительные блокирующие устройства, гидрозамки, исключающие возможность возникновения аварийных ситуаций.

Наши специалисты готовы дать индивидуальные консультации, оказать помощь по разработке конструкторской документации на запасные части и технической документации на восстановление и ремонт механической, гидравлической и электрической части технологического оборудования.
