Серия CL06
Пропорциональные гидрораспределители СL06 предназначены для плавного регулирования скорости гидромоторов и гидроцилиндров при помощи управляющего электрического сигнала. Они могут использоваться в LS-системах с регулируемыми и нерегулируемыми насосами, а также укомплектованы клапаном разности давления для исключения зависимости скорости рабочего органа от нагрузки.

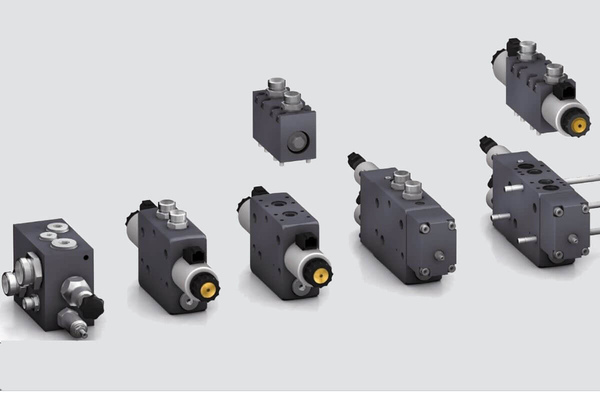

В качестве сегментного клапана, клапан пропорционального регулирования СL06 может быть легко скомбинирован с другими сегментами в компактный мобильный блок управления.
Возможность фланцевого присоединения к передней поверхности клапана различных компонентов позволяет реализовать специальные функции, ориентированные на область применения, например функции гидрозамка или клапана торможения цилиндра. Таким образом, осуществляются функции, соответствующие требованиям заказчика, соблюдается геометрическое расположение соединений и надстраиваемых элементов. Возможен демонтаж отдельных компонентов.
Клапан соответствует классу коррозионной стойкости К2 в соответствии со стандартом предприятия CLAAS CN 04 0102 (белая коррозия проявляется спустя 96 часов согласно коррозийного испытания в солевой камере). Чтобы избежать проникновения агрессивных жидкостей, пространство между катушкой электромагнита и сердечником уплотнено резиновым кольцом круглого сечения.
|
Общие данные |
Вели-чина |
Единица измерения |
Описание |
|
Конструкция |
|
|
4/3-ходовой секционный гидрораспределитель |
|
Исполнение |
|
|
Прямоуправляемый клапан пропорционального регулирования с функцией LS |
|
Направление потока |
|
|
P à A / B à T / P à B / A à T |
|
Уплотнения |
|
|
NBR (Нитрилбутадиеновый каучук), остальные по запросу |
|
Нейтральное положение |
|
|
Закрытое или открытое |
|
Положение для монтажа |
|
|
Произвольное, предпочтительно горизонтальное |
|
Температура окружающей среды |
-25 |
°C
|
Мин. |
|
|
+50 |
°C |
Макс. |
|
Рабочее давление на входе |
35 |
МПа |
Макс. |
|
Рабочее давление нагрузки |
40 |
МПа |
Макс. |
|
Рабочее давление в баке |
3 |
МПа |
Макс. (210 бар выдерживает < 30 минут) |
|
Температура масла |
-25 |
°C |
Мин. |
|
|
+80 |
°C |
Макс. |
|
Вязкость масла |
4 |
сСт |
Мин. |
|
|
380 |
сСт |
Макс. |
|
Оптимальная рабочая вязкость |
35 |
сСт |
|
|
Допустимые сорта масла |
|
|
Минеральное масло HL, HLP, HVLP согласно DIN 51524 Биомасло HVLPD HC / HERP-биологически разлагаемые Остальные жидкости по запросу |
|
Чистота масла |
|
|
ISO 4406: 21/18/14 или лучше |
|
Регулируемый расход масла Р à A, B |
|
|
10, 15, 20, 25, 30 л/мин при номинальном токе 1,9 А 12 VDC (вольт постоянного тока) или 1,0 А 24 VDC |
|
Подача |
140 |
л/мин |
Макс. на клапан разности давлений на входе |
|
Утечки в А или В |
<60 |
см3/мин |
При давлении нагрузки 10 МПа (HLP 46 при 40 °C) |
|
Регулируемая разница давлений |
7 - 8 |
бар |
Мин. |
|
Гистерезис |
+/- 5 |
% |
Зависит от активизации, связан с номинальной величиной |
|
Рекомендуемая частота ШИМ (широтно-импульсной модуляции) |
130 |
Гц |
Регулируется током для компенсации влияния температуры на катушку электромагнита |
